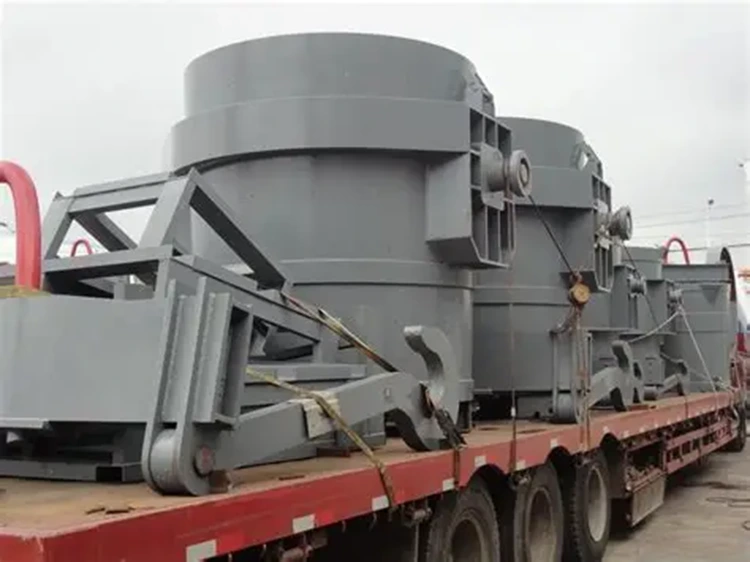

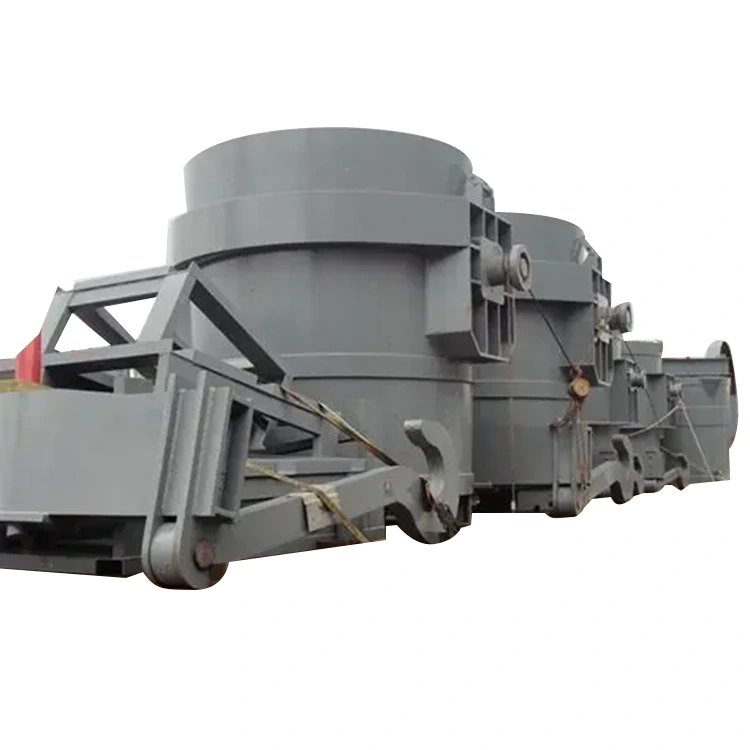

Наклоняемый стальной ковш

Этот интеллектуальный гидравлический наклоняемый стальной ковш является основным оборудованием для точной разливки расплавленной стали в металлургической и литейной промышленности. Он был независимо разработан компанией Yuexin Machinery Manufacturing Co., Ltd. в сотрудничестве с металлургическим проектным институтом.  Он имеет интегрированную конструкцию «наклон с гидравлическим приводом + интеллектуальное управление углом + множественная защита», обеспечивающую стабильную транспортировку, точный наклон на 0–90 ° и выпуск высокотемпературной расплавленной стали при температуре 1500–1650 ℃.

Параметр продукта (спецификация)

Особенности продукта

Точный и контролируемый наклон: оснащен электрогидравлическим пропорциональным сервоклапаном и датчиком угла, образующими систему управления с обратной связью, обеспечивающую точность позиционирования угла наклона ± 0,5 °; поддерживает как удаленный, так и локальный режимы работы и позволяет предварительно установить несколько положений угла наклона для адаптации к различным сценариям разливки, контролируя погрешность расхода на выходе в пределах ± 3%. Превосходная структурная прочность: корпус ковша полностью прокатан из высокопрочного стального листа Q960 и подвергается автоматической сварке под флюсом и дефектоскопии со 100% степенью квалификации сварки; цапфы выкованы из легированной стали 42CrMo, после термообработки предел прочности на разрыв составляет ≥1000 МПа, что позволяет выдерживать комбинированную нагрузку при наклоне без риска деформации или разрушения.

Комплексная высокотемпературная защита: внутренняя облицовка имеет композитную структуру «высокоглиноземистый корундовый кирпич + теплоизоляционный литой + слой, препятствующий просачиванию» с содержанием Al₂O₃ ≥90%, что повышает устойчивость к эрозии расплавленной стали на 60%; внешняя часть корпуса ковша оснащена рубашкой водяного охлаждения и тепловым экраном, поддерживающим температуру внешней стенки ≤60 ℃, а гидравлическая система имеет высокотемпературную защитную крышку для обеспечения нормальной работы компонентов.

Строгие гарантии безопасности: оснащен гидравлическим замком и механическим механизмом двойной безопасности, предотвращающим падение, автоматически блокирующим механизм наклона в случае внезапного сбоя питания; оснащен устройствами измерения температуры расплавленной стали, контроля уровня жидкости и сигнализаторами давления, обеспечивающими обратную связь в режиме реального времени о рабочем состоянии, что соответствует стандарту уровня 1 «Правил металлургической безопасности производства».

Сценарии применения

Широко используется в металлургии стали (разливка расплавленной стали в конвертерах/электрических печах, пополнение промковшей непрерывной разливки), тяжелом литье (большие станины, литье фланцев для ветроэнергетических установок), производстве специальной стали (формовая сталь, прецизионное литье из нержавеющей стали) и других областях. Он особенно подходит для производства прецизионных отливок, требующих высокой скорости разливки и контроля потока, а также для автоматизированных производственных линий с многостанционной вращающейся разливкой, обеспечивающей поддержку стержня для эффективной, безопасной и точной разливки расплавленной стали.

Детали гидравлического механизма наклона: крупный план гидравлического цилиндра, электрогидравлического пропорционального сервоклапана, а также конструкции зубчатой ​​и реечной передачи, показывающий процесс соединения между цилиндром и цапфой; указывает положение установки датчика угла, объясняет логику управления с обратной связью «обратная связь датчика — команда контроллера — выполнение цилиндра», демонстрируя силу технологии гидравлического управления Yuexin Machinery.

Детали корпуса и футеровки ковша: увеличенный вид, показывающий расположение ребер жесткости и маркировку дефектоскопии сварных швов корпуса ковша, а также слоистую каменную структуру композитной футеровки; крупный план зазоров для сращивания корундовых кирпичей и обработки противопросачивающего слоя, поясняющий способ крепления футеровки к корпусу ковша и сравнивающий преимущества срока службы традиционной футеровки. Подробности защитного стопорного устройства:  демонстрирует внутреннюю структуру гидравлического замка, а также механизм установки и блокировки механического штифта, предотвращающего падение, с объяснением принципа работы блокировки двойного предохранительного механизма; Снимки крупным планом кнопки аварийной остановки и светового индикатора сигнализации иллюстрируют процедуры экстренного реагирования в случае внезапных неисправностей, подчеркивая безопасность и надежность оборудования.

Подробности интеллектуального управления: отображает терминал дистанционного управления и локальную панель управления, маркирует функциональные кнопки, такие как предустановка угла наклона, регулировка расхода и мониторинг состояния; объясняет механизм связи между оборудованием и системой MES цеха, поддерживая отслеживание производственных данных и демонстрируя уровень автоматизации и интеллекта продукта.
