Двухбалочная тележка для спекания

Эта высокопрочная двухбалочная тележка для спекания от Yuexin является основным несущим оборудованием для производственных линий по спеканию стали.  Он был независимо разработан компанией Yuexin Machinery Manufacturing Co., Ltd. для условий эксплуатации крупномасштабных агломашин с использованием комплексной конструкции «двухбалочная несущая конструкция + износостойкие колосники + гибкое уплотнение». Он может обеспечить непрерывное спекание и транспортировку агломерационного сырья, такого как порошок железной руды, при высоких температурах 1000-1300 ℃. Он отличается высокой несущей способностью и низкой скоростью утечки материала. По сравнению с традиционными однобалочными тележками жесткость конструкции увеличена на 45%, а срок службы увеличен на 60%, что делает ее ключевым оборудованием для достижения эффективного и энергосберегающего производства в агломерационных цехах сталелитейных заводов.

Параметр продукта (спецификация)

Особенности продукта и применение

Особенности продукта

Высокопрочная двухбалочная конструкция: рама двухбалочной тележки для спекания представляет собой сварную двухбалочную конструкцию из высокопрочной стали Q690 и подвергается общей обработке старением для устранения сварочного напряжения с прочностью на изгиб до 1200 МПа; Поперечины и продольные балки соединены пазово-шиповым соединением, усиленным ребрами жесткости, что обеспечивает отсутствие деформаций при большой нагрузке и повышенных температурах, а также плавную и беспрепятственную работу тележки.

Отличные износостойкие колосники и производительность разгрузки: колосники отлиты из жаростойкой и износостойкой стали ZG35Cr24Ni7SiN, поверхность обработана алюминированием, что увеличивает стойкость к высокотемпературному износу на 50%; колосники имеют шахматную конструкцию с площадью вентиляции более 35%, что обеспечивает равномерное спекание и снижает утечку материала, при этом скорость утечки контролируется в пределах 0,5%.

Отличные характеристики уплотнения: между тележками используется композитная уплотнительная конструкция «эластичная пластина + графит», а между тележкой и направляющей установлено боковое уплотнительное устройство, которое эффективно изолирует дымовые газы спекания от утечки и снижает потребление энергии; Уплотнительные компоненты изготовлены из термостойких эластичных материалов со сроком службы более 8000 часов, что снижает затраты на частую замену. Низкие затраты на эксплуатацию и техническое обслуживание: колеса двухбалочной тележки для спекания выкованы из легированной стали 42CrMo с поверхностной твердостью HRC58-62 после закалки.  В сочетании с импортными жаростойкими подшипниками частота отказов снижается на 80%; колосники имеют конструкцию быстрого крепления, что повышает эффективность замены на 70% и снижает ежегодные затраты на техническое обслуживание тележки на 40%.

Приложение

Двухбалочная тележка для спекания широко используется на агломерационных линиях в сталелитейной и металлургической промышленности, подходит для различных спецификаций агломашин от 180㎡ до 600㎡, выполняя задачи по транспортировке, транспортировке и спеканию смешанных материалов, таких как порошок железной руды, топливо и флюс.  В частности, он применяется в зоне распределения материала, зоне зажигания, зоне высокотемпературного спекания и зоне охлаждения агломашины. Он адаптируется к различным процессам агломерации, включая кислотные и щелочные процессы, и особенно подходит для высокоинтенсивного непрерывного производства агломерации на крупных сталелитейных предприятиях, обеспечивая поддержку основного оборудования для улучшения качества, энергоэффективности и снижения затрат аглоруды.

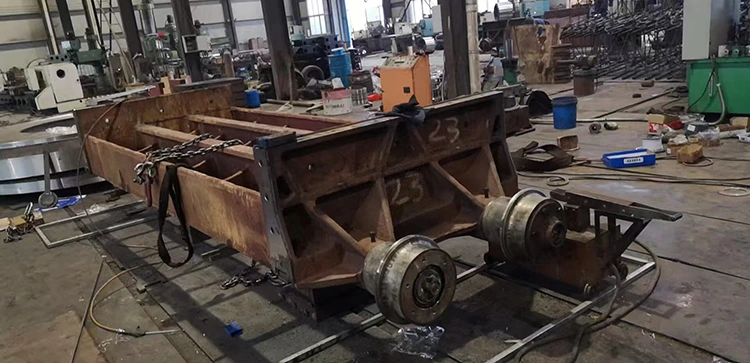

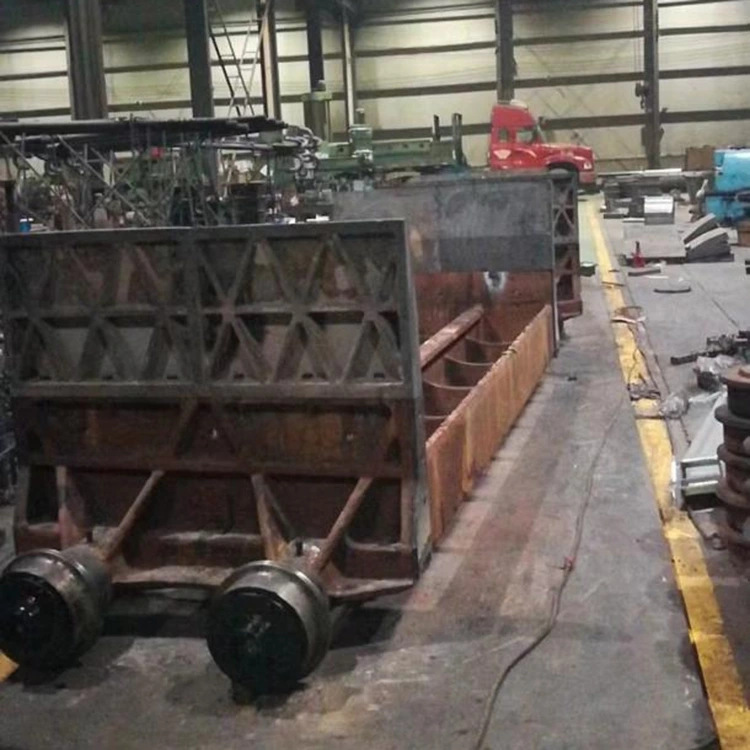

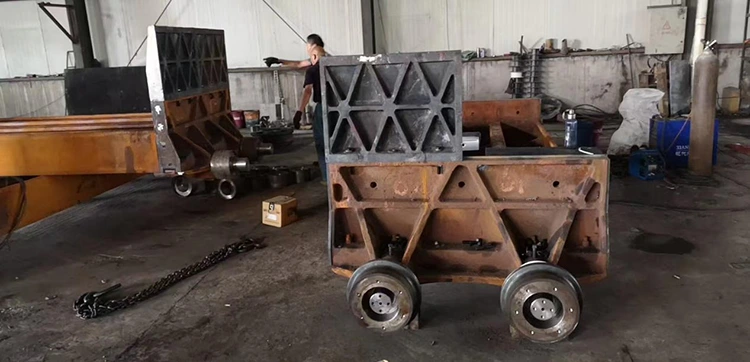

Детали двухбалочной рамы: крупный план сварочных швов, расположение ребер жесткости и общая структура двухбалочной рамы, демонстрирующая маркировку обработки старением рамы и отчет об испытаниях материала; иллюстрирует процесс соединения между двойной балкой и панелью тележки, сравнивает различия в жесткости конструкции с традиционными однобалочными тележками, демонстрирует возможности структурного проектирования и технологии сварки Yuexin Machinery.

Решетка и детали установки: увеличенные виды текстуры отливки, блеска алюминизированного слоя и шахматной структуры расположения решеток, объясняющие принципы вентиляции и предотвращения протечек решеток; демонстрируя защелкивающуюся конструкцию решеток, объясняя процесс быстрой замены, сокращая время простоя на техническое обслуживание.

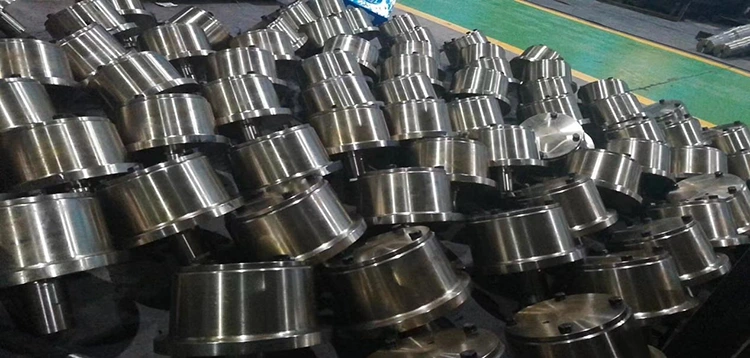

Комплект колес и детали уплотнения: Показан процесс ковки колес и конструкция уплотнения гнезда подшипника, объясняется точный контроль посадки колеса и гусеницы; крупный план композитного уплотнительного устройства между тележками, поясняющий его функцию упругой компенсации при высоких температурах, снижающую утечку дымовых газов и потери энергии.

Детали термостойкости и защиты: показано термостойкое покрытие панели тележки, а также меры теплоизоляции и защиты рамы, поясняется контроль воздействия высоких температур на основные компоненты тележки; показ интерфейса очистительного устройства тележки, объяснение схемы очистки остаточного аглорудного материала, обеспечение долгосрочной стабильной работы тележки.
